鋼結構安裝,教科書式教學添加時間:2021-04-18

鋼結構安裝,教科書式教學

1 施工準備

⑴ 技術準備:制定安裝技術方案,單層鋼結構工程宜采用分件安裝法,屋蓋糸統宜采用綜合安裝法。多層鋼結構工程一般采用綜合安裝法

⑵ 施工機具及材料準備:包括吊裝機械、各類輔助施工機具、鋼構件、各類焊接材料及緊固件等。

⑶ 柱基檢查:柱基找平和標高控制,復核軸線并彈好安裝對位線,檢查地腳螺栓軸線位置、尺寸及質量。

⑷ 構件清理:清理鋼柱等先行吊裝構件,編號并彈好安裝就位線。

安裝前柱底除銹清理

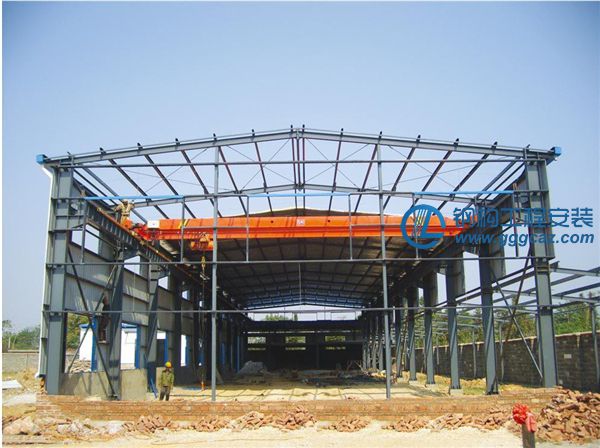

鋼構工程安裝

2 單層鋼結構安裝

2.1 鋼柱安裝

鋼柱宜采用一點直吊綁扎法起吊,就位時對準地腳螺栓緩慢下落,對位后擰上螺帽將柱臨時固定,校正其平面位置和垂直度;校正后終擰螺帽,用墊板與柱底板焊牢,然后柱底灌漿固定 。

鋼柱的吊裝

終擰地腳螺栓

柱底灌漿固定


2.2 鋼吊車梁安裝

吊車梁采用兩點綁扎,吊升時用溜繩控制吊升過程構件的空中姿態,方便對位及避免碰撞。就位臨時固定后要校正吊車梁的垂直度、標高及縱橫軸線位置。

低跨吊車梁的吊裝

雙層吊車梁的吊裝

2.3 屋面系統安裝

屋架安裝應在柱子校正并固定后進行;屋面系統可采用擴大組合拼裝后吊裝,擴大組合拼裝單元宜成為具有一定剛度的空間結構。檁條等構件安裝應在屋架調整定位后進行。

檁條的安裝

擴大組合拼裝單元的吊裝

屋架的吊裝


3 多層及高層鋼結構安裝

多層及高層鋼結構的柱、梁、支撐等構件的長度尺寸應包括焊接收縮余量等變形值。

高層鋼結構安裝

多層鋼結構安裝


3.1 鋼柱的安裝與校正

軸線引測:柱的定位軸線應從地面控制線引測,不得從下層柱的定位軸線引測,避免累積誤差。

鋼柱校正:對垂直度、軸線、牛腿面標高進行初驗,柱間間距用液壓千斤頂與鋼楔或倒鏈與鋼絲繩校正。

鋼柱的校正


鋼柱的吊裝


3.2 鋼梁的安裝與校正

安裝準備:吊裝前應檢查鋼柱牛腿標高和柱子間距,梁上裝好扶手和通道鋼絲繩以保證施工人員的安全。吊點一般設在翼緣板開孔處,其位置取決于鋼梁的跨度。

鋼梁校正:對標高及中心線要反復校正至符合要求。


3.3 構件間的連接

4 鋼網架安裝

網架結構廣泛用作大跨度的屋蓋結構。特點是匯交于節點上的桿件數量較多,制作安裝較平面結構復雜。

網架結構節點有焊接球、螺栓球和鋼板節點三種形式。網架的基本單元有三角錐、三棱體、正方體、截頭四角錐等,可組合成平面形狀的任何形體。


4.1 高空拼裝法

先在設計位置處搭設拼裝支架,用起重機把網架構件分件(或分塊)吊至空中的設計位置,在支架上進行拼裝。此法不需大型起重設備,但拼裝支架用量大,高空作業多。適用于螺栓球節點的體育館28網架。



4.2 整體安裝法

是先將網架在地面上拼裝成整體,再用起重設備將其整體提升到設計位置上加以固定。此法不需拼裝支架,高空作業少,易保證焊接質量,但對起重設備要求高,技術較復雜。適用于球節點的鋼網架。根據所用設備的不同,整體安裝法又分為多機抬吊法、拔桿提升法、千斤頂提升法及千斤頂頂升法等。


⑵ 拔桿提升法

網架先在地面上錯位拼裝,然后用多根獨腳拔桿將網架整體提升到柱頂以上,空中移位,落位安裝。

⑶ 整體提升法和頂升法

是利用電動螺桿提升機或頂升千斤頂,將在地面原位拼裝好的鋼網架整體提升或頂升至設計標高。


4.3 高空滑移法

按滑移方式分逐條滑移法和逐條累積滑移法兩種;按磨擦方式可分為滾動式滑移和滑動式滑移兩種。

北京五棵松tag_120屋頂結構為雙向正交桁架體系,跨度為120×120m,26榀鋼桁架支撐于沿建筑物四周布置的20根砼柱上,柱頂標高為+29.3m,采用三組平行滑道、累積滑移的安裝工藝,滑移總重量3300t,滑移距離120m。
